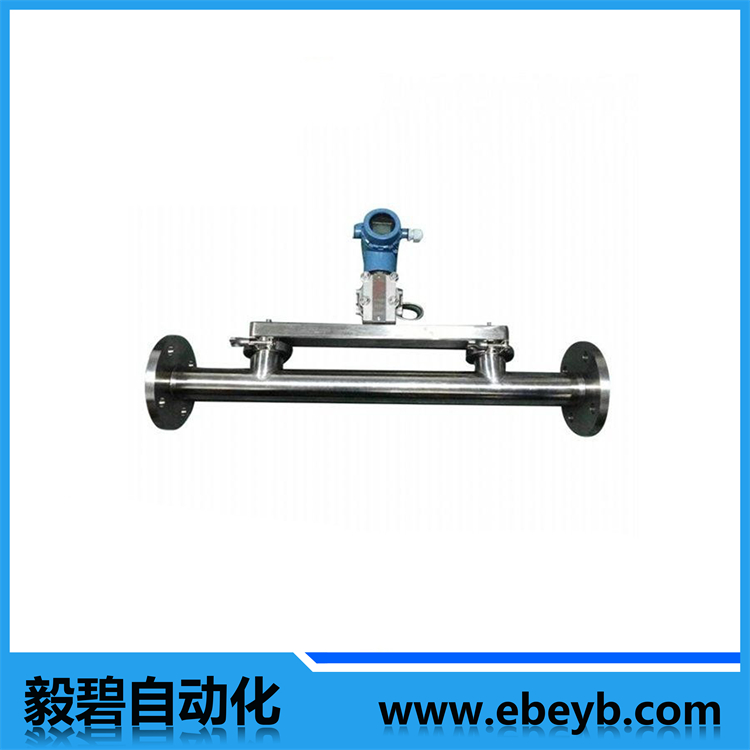

- 商品名稱：管道式在線密度計
- 添加時間：2020-03-04 17:18:21
聯係郵箱：ebauto18@126.com
一、概述
EB5500 智能在線密度計（也稱在線密度變送器）是一種用於連續在線測量液體的濃度和密度的設備，可直接用於工業生產過程。密度計采用xj****技術，包括：一個電容式差壓傳感器以及與其相連接的、插入生產過程的一對壓力中繼器。在兩個壓力中繼器之間有個溫度傳感器，用來補償過程液體的溫度變化。
智能在線密度計為二線製密度變送器，主要用於工業過程控製，在線密度計根據濃度與密度的大小產生相應的 4-20mA 信號，可通過數字通信進行遠程校準與監測。
二、工作原理
差壓式在線密度計工作原理是根據重力和浮力平衡的原理製作而成,無論放在什麽液體中,密度計的重力G不變，漂浮在液上時，浮力F等於重力G，也就是密度計受到的浮力F也不變。當密度計沉入的液體的密度越大，由阿基米德原理F=ρgv可知，浮力F、g不變，液體密度ρ越大，物體排開液體的體積V越小，也就是說密度計浸入液麵下的體積越少，液麵對應密度計的刻度就越靠下邊，如果密度計沉入的液體的密度越小，出現的情況相反。
三、特點
1、 本在線密度計適用於流動或靜止液體，適合於管道和罐體安裝。
2、采用一體化結構的兩線製變送器，無活動部件，維護簡單。
3、連續在線測量液體密度和溫度，無過程中斷可直接用於生產過程控製。
4、雙四位數字液晶顯示。
5、溫度和密度兩參數可同時顯示，便於進行行業標密換算。
6、密度計有幾種不同的觸液材質。
7、安裝使用方便，插入液體即可顯示讀數。
8、簡化維修，無需定期清洗。
9、在線密度計校準無需標準參考源、無需實驗室校準、無過程中斷。
10、本質安全型可用於危險現場. 衛生型可安裝於食品生產現場。
四、應用領域
1、製糖業與釀酒業：榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精 GL 度、糖蜜、己烷/乙醇界麵等；
2、奶製品業：煉乳、乳糖、乳酪、幹乳酪、乳酸等；
3、采礦：煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等；
4、煉油：潤滑油、芳香劑、燃油、植物油等；
5、食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；
6、紙漿與造紙業：黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等；
7、飲料加工：啤酒、軟飲料、果酒、速溶咖啡、麥芽等；
7、化工：燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等；
8、石化：天然氣、油氣水洗、煤油、潤滑油、油/水界麵等 。
五、技術參數
1、輸出：4-20mA 電流輸出，疊加數字信號（HART 協議）
2、精度：0.005g/cm3
3、密度量程：0-1g/cm3 ；0-2g/cm3 ；0-3g/cm3
4、儀表電源：16-30VDC 供電，推薦使用 24VDC
5、分 辨 率：0.001g/cm3
6、溫度量程：0-100℃
7、溫度精度：0.5℃
8、環境溫度：-10～60℃
9、濕度範圍：0-90%
10、阻尼調整：0-16 秒；0-32 秒
六、產品選型
EB5500 | 智能在線密度計 | ||||||||
代號 | 安裝結構形式 | ||||||||
P | 插入式 | ||||||||
S | 側裝式 | ||||||||
G | 彎管式 | ||||||||
B | 管道式 | ||||||||
代號 | 量程 | ||||||||
1 | 0-1g/cm³ | ||||||||
2 | 0-2g/cm³ | ||||||||
3 | 0-3g/cm³ | ||||||||
5 | 0-5g/cm³ | ||||||||
代號 | 密度計類型 | ||||||||
A | 常溫型在線密度計 | ||||||||
B | 帶溫度補償型在線密度計 | ||||||||
C | 衛生型在線密度計 | ||||||||
D | 高溫型在線密度計 | ||||||||
E | 特殊要求在線密度計 | ||||||||
代號 | 顯示 | ||||||||
S | 帶液晶顯示 | ||||||||
Y | 不帶液晶顯示 | ||||||||
代號 | 接液材質 | ||||||||
1 | 不鏽鋼316L | ||||||||
2 | 哈氏合金 | ||||||||
3 | 鈦 | ||||||||
4 | 鉭 | ||||||||
5 | PTFE | ||||||||
6 | 蒙乃爾 | ||||||||
代號 | 安裝法蘭尺寸 | ||||||||
A | DN50 | ||||||||
B | DN80 | ||||||||
C | DN100 | ||||||||
D | 用戶指定 | ||||||||
代號 | 防爆等級 | ||||||||
1 | 無 | ||||||||
2 | 本安型 | ||||||||
代號 | 測杆長度 | ||||||||
Z | 用戶提供 | ||||||||
代號 | 膜片距離 | ||||||||
J | 用戶提供 | ||||||||
七、安裝須知
1、在線密度計的原理是建立在靜壓基礎上的雙法蘭差壓法。由於所測液體有時並不是靜止的，它在不斷地循環和攪動。因此用靜壓原理測試密度的裝置就須***克服這些影響。在不適合直接測量的地方要增加附助測試罐，讓密度計工作在流速和波動很小的地方，以保證密度計讀數的穩定。
2、具體安裝圖由工程現場技術人員根據所購設備的尺寸自己設計決定。
3、對於流動液體或震動較大的液體測試時要加裝附助測量罐，目的是使測量讀數穩定。現場操作員在調節測量罐內液體流速時要兼顧動態與讀數穩定性兩種要求。
4、現場安裝密度計時須***要保證兩隻壓力中繼器在同一垂直麵上,否則會產生測量誤差。
5、在線密度變送器在罐體上的安裝方法。
6、現場被測液體須***保持沒過兩個測量傳感器。
7、在線密度計理論上可以根據不同的介質測量出濃度，請使用方根據現場情況自行換算出濃度結果。
