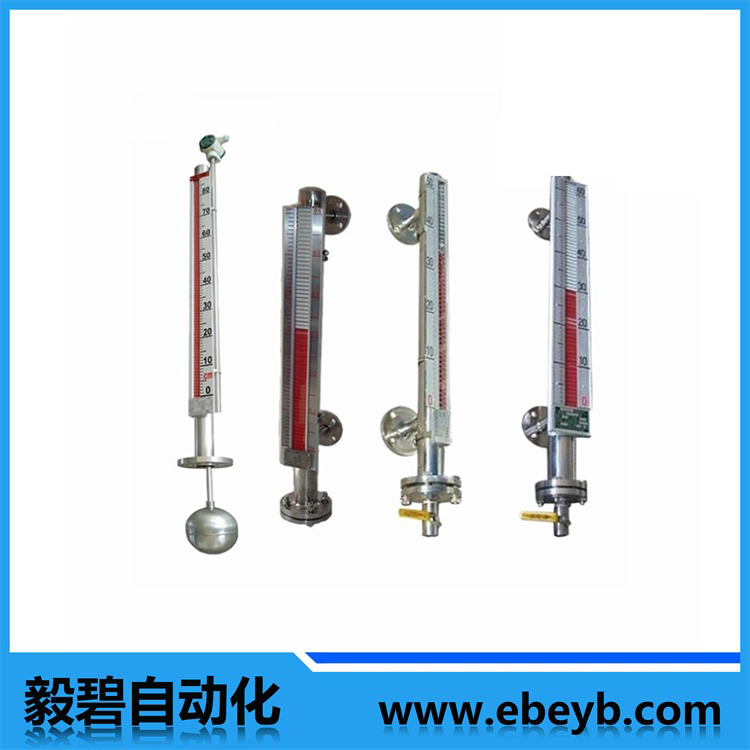

- 商品名稱：側裝式磁翻板液位計
- 添加時間：2020-02-27 21:09:46
聯係郵箱：ebauto18@126.com
一、介紹
磁翻板液位計是工業生產中常用的一種液位測量儀表，可用於各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測，廣泛用於電力、石油、化工、冶金、環保、船舶、建築、食品等行業。
二、工作原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研製而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
三、特點
1、適用範圍廣、安裝形式多樣，適合任何介質的液位、界麵的測量。
2、被測介質與指示結構******隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控製開關於一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量範圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作，結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
四、技術參數
1、法蘭尺寸及密封麵：DN15、DN20、DN25、DN40等
2、本體材質：304 316 316L PP塑料
3、量程範圍：300～9000
4、介質密度（g/cm3）：0.49～1.99
5、介質粘度： ≤0.019Pa.S
6、工作溫度℃：-40～350
7、壓力等級（MPa）：≤10
8、測量精度：≤±10
9、安裝方式：側裝式、頂裝式
10、防護等級：IP65
11、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
12、傳輸方式：4～20mA
五、規格選型
UHZ- | 磁翻板液位計 | |||||
C | 側裝式 | |||||
D | 頂裝式 | |||||
B | 標準型 | |||||
W | 衛生型 | |||||
G | 高溫型 | |||||
F | 防腐型 | |||||
B | 防爆型 | |||||
Y | 高壓型 | |||||
GY | 高溫高壓型 | |||||
S | 防霜型 | |||||
0 | 底部盲板，不配排汙閥 | |||||
P | 底部配排汙閥 | |||||
K | 頂部放空閥 | |||||
X | 現場顯示不帶輸出 | |||||
S | 帶4-20mA遠傳輸出 | |||||
Q | 其他 | |||||
0 | 無報警點 | |||||
1 | 一個報警點 | |||||
2 | 兩個報警點 | |||||
3 | 其他 | |||||
訂貨須知：提供介質、溫度、壓力、介質密度、量程、安裝方式、安裝尺寸、是否需要輸出、相關附件。

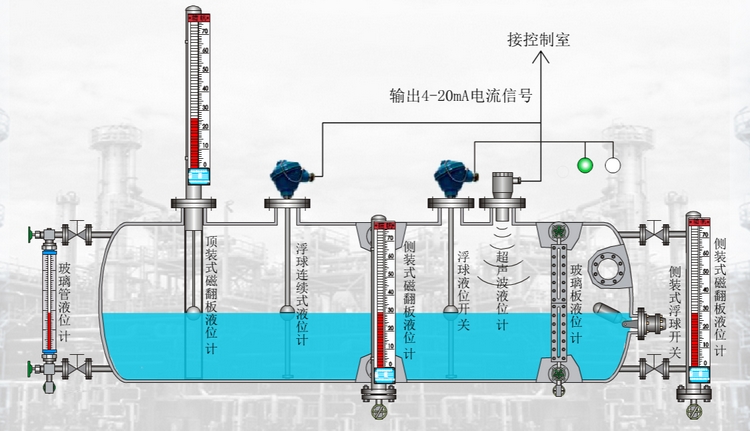

六、示意圖
七、安裝使用和維護
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm範圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝須***垂直，***大偏角≤3°。測量範圍＞4m時在安裝使用過程中應增加中間支撐點。
3、液位計進入運行前，應先打開上法蘭氣相閥，然後緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，並用調節螺釘調整好零液位。
4、液位計護導管和主體導管須***保持垂直。
5、安裝完畢後，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
