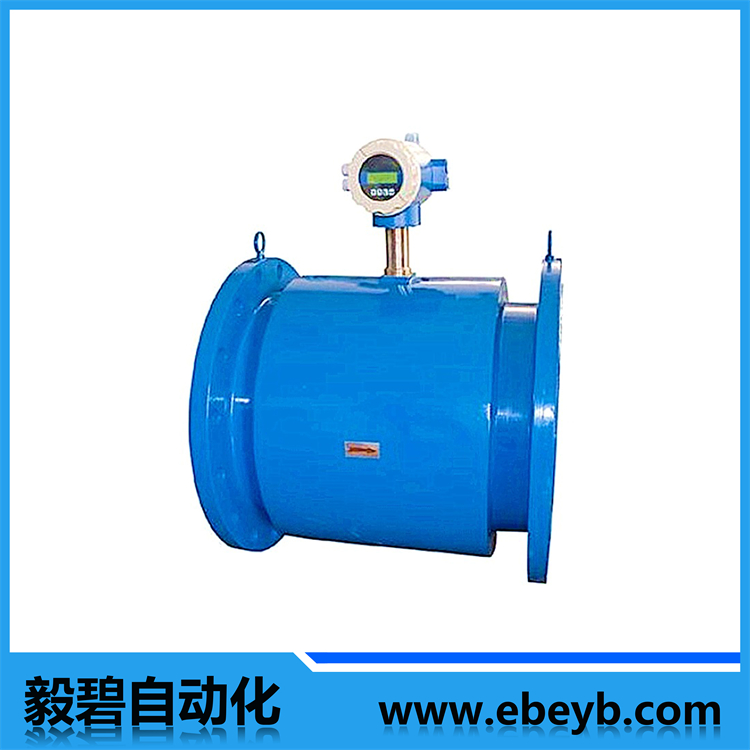

• 商品名稱：汙水電磁流量計
• 添加時間：2020-02-29 09:40:42
聯係電話：021-39558750
聯係郵箱：ebauto18@126.com

一、產品概述

智能電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁。電磁流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控製用，現已廣泛地應用於化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

電磁流量計除可測量一般導電液體的流量外，還可測量固液兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

二、工作原理

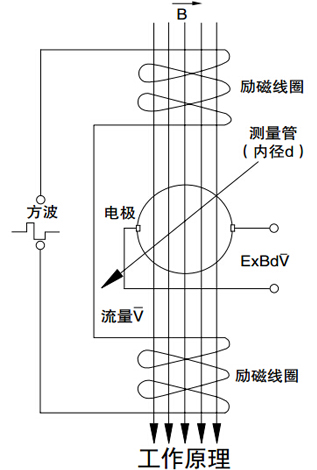

智能電磁流量計測量原理是基於法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩隻電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯裏內表麵基本齊平。 勵磁線圈由雙向方波脈衝勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。 電動勢E正比於磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出並通過電纜送至轉換器。轉換器將流量信號放大處理後，可顯示流體流量，並能輸出脈衝，摸擬電流等信號，用於流量的控製和調節。

E=KBdV

式中：E---為電極間的信號電壓(V)

    B---磁通密度(T)

    d---測量管內徑

    V---平均流速(m／s)

式中K，d為常數，由於勵磁電流是恒流的，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關係。因此，隻要測量出E就可確定流量Q。這就是電磁流量計的基本工作原理。

   由E=KBdV可知，被測流體介質的溫度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至於流動狀態隻要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對於製造廠和用戶來說，隻要用普通的水實際標定後就可測量其他任何導電流體介質的體積流量，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，並具有很高的可靠性。

三、性能特點

1.儀表結構簡單、可靠，無可動部件，工作壽命長。

2.無截流阻流部件，不存在壓力損失和流體堵塞現象。

3.無機械慣性，響應快速，穩定性好，可應用於自動檢測、調節程控係統。

4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。

5.采用聚四氟乙烯或橡膠材質襯裏和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。

6.全數字量處理，抗幹擾能力強，測量可靠，精度高，流量測量範同可達150：l。

7.全漢字菜單操作，使用方便，操作簡單。

8.高清晰度背光LCD顯示。

9.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量。

10.輸出方式：電流、頻率雙向輸出功能和RS-485、MODBUS、HART接口。

11.采用SMD器件和表麵安裝(SMT)技術，電路可靠性高。

四、技術參數

1.整機和傳感器技術數據

2.轉換器技術數據

3.流量測量範圍

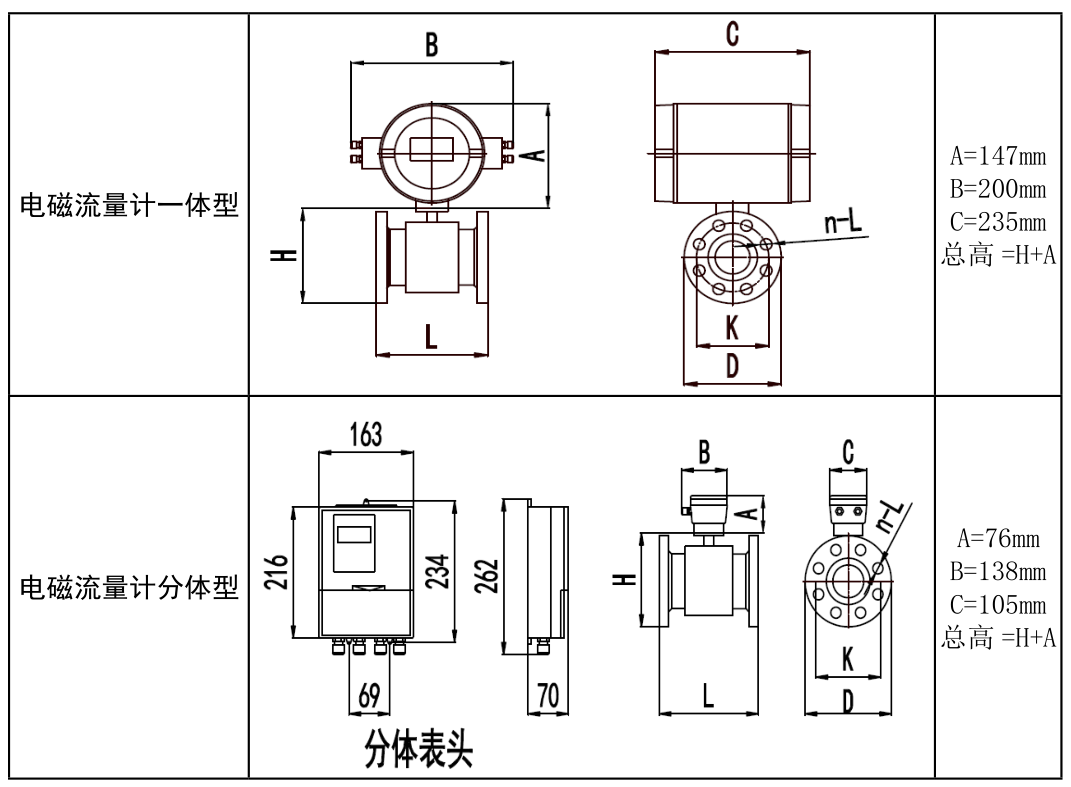

五、產品外形尺寸

1.上表所有數據僅基於標準型傳感器

2.其他未列出的壓力等級，尺寸可能會不同

3.對於口徑較小的傳感器，表頭的尺寸可能大於傳感器

 六、產品選型

注：精度為0.5級建議流速範圍在（0.5~5）m/s

七、襯裏的選擇

八、電極材質的選擇

 九、安裝與使用

1、對外部環境的要求：

a．流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若須***安裝時須有隔熱、通風的措施。

b．流量計***好安裝在室內，若須***安裝於室外，應避免雨水淋澆，積水受淹及太陽曝曬，須有防潮和防曬措施。

c．流量計應避免安裝在含有腐蝕性氣體的環境中，須***安裝時，須有通風措施。

d．為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。

e．流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

2、對工藝管的要求

流量計對安裝點的上、下遊工藝管有一定的要求，否則影響測量精度。

a 、 上 、 下 遊 工 藝 管 的 內 徑 與 傳 感 器 的 內 徑 相 同 ， 並 應 滿 足 ： 0.98DN≤D≤1.05DN(式中DN：傳感器內徑，D：工藝管內徑)

b、工藝管與傳感器須***同心，同軸偏差應不大於0.05DN

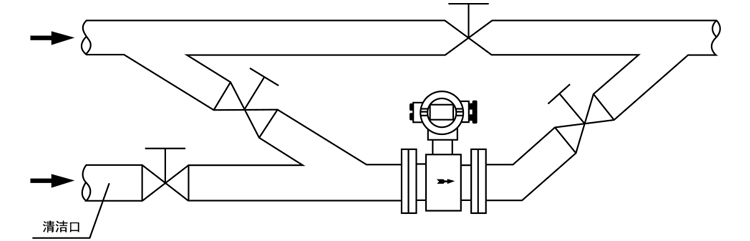

3、旁通管的要求：為了方便檢修流量計，***好為流量安裝旁通管，另外，對重汙染流體及流量 計需清洗而流體不能停止的，須***安裝旁通管。

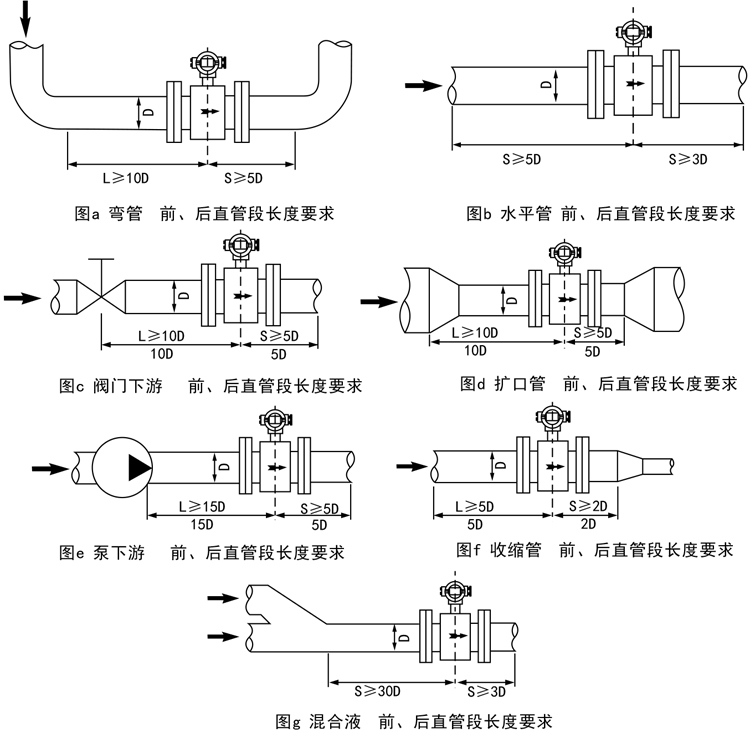

4、對直管段的要求

為了改善渦流與流場畸變的影響，流量計安裝的前、後直管段長度有一定要求，否則會影響測量精度(也可安裝整流器，盡量避免在靠近調節閥和半開閥門之後安裝)。

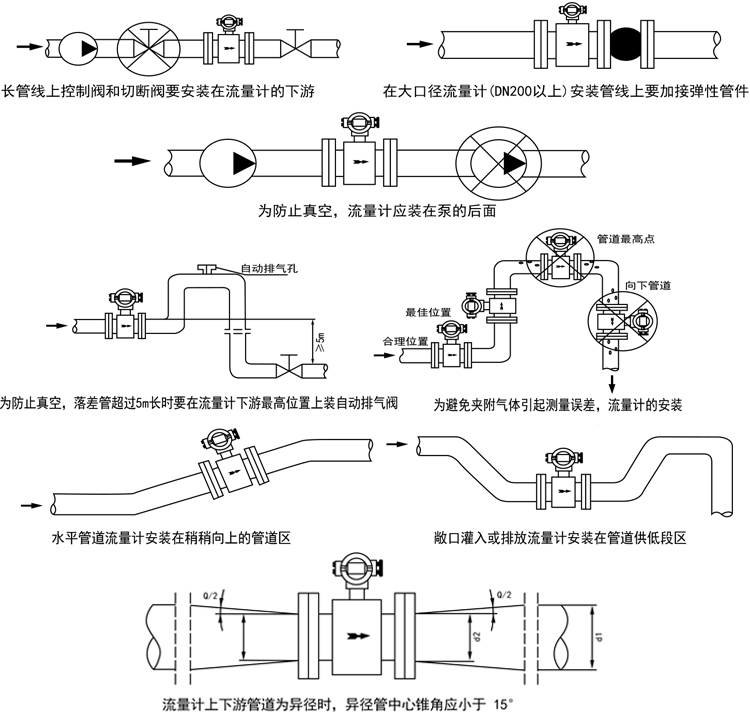

5、流量計在管線上的安裝要求

6、傳感器的接地：為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的幹擾，傳感器 應有良好的單獨接地線，接地電阻＜10Ω。在連接傳感器的管道內若塗有絕緣層或 是非金屬管道時，傳感器兩側還應加裝接地環或內置接地電極。

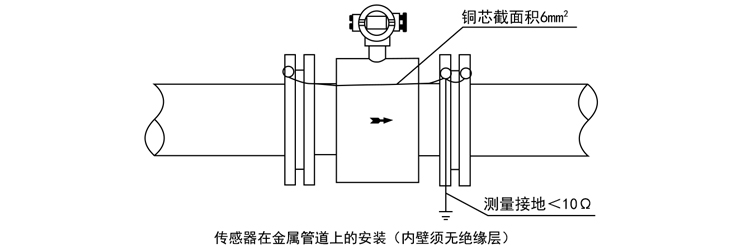

 a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層，按下圖接地。

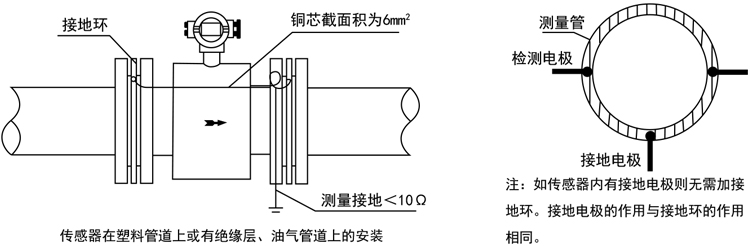

b、在塑料管道上或有絕緣層、油漆管道上的接地方式：傳感器上的兩端麵應 加裝接地環或內置接地電極，使管內流動的被測介質與大地短接，具有零電位。否 則，電磁流量計無法正常工作。

7、傳感器在陰極保護管道上的安裝

防護電解腐蝕的管通道通常在其內壁和外壁是絕緣的，因此被測介質沒有接地電位。所以，傳感器須***使用接地環。

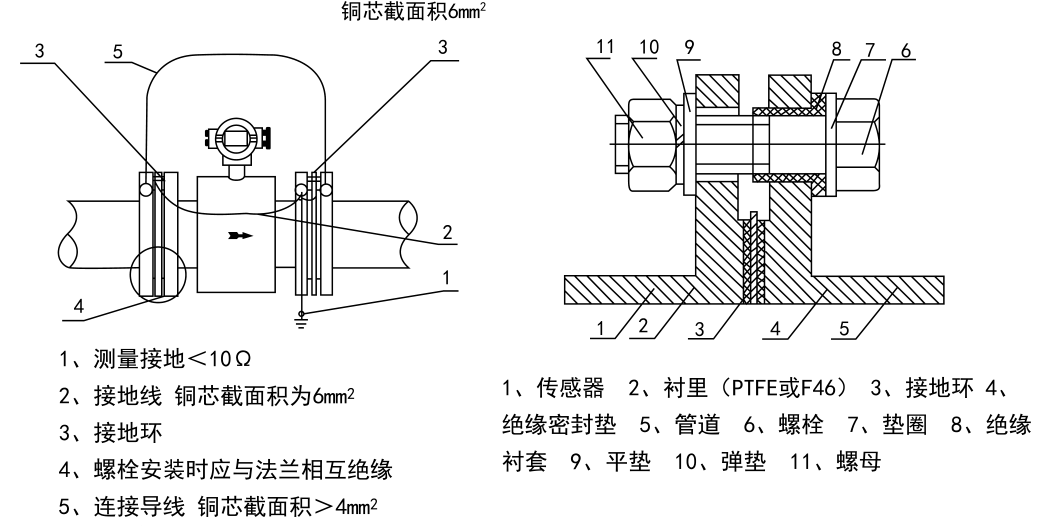

具有陰極防腐蝕保護的管道，傳感器與兩側連接管道之間是絕緣的，所以介質對地是不導通的，安裝時要注意下列各點：

a.接地環要裝在傳感器的兩個端麵上，他們須***與工藝管道的法蘭絕緣，通過接地線2與傳感器相連，接地環的材質應能耐介質的腐蝕，製造廠通常提供的標準材料是不鏽鋼(1Crl8Ni9Ti)。

b．儀表兩側工藝管的法蘭應該用截麵積為4mm 2 的銅導線繞過傳感器相連，使陰極保護電位與感器之間隔離。須***要注意，不要連接到傳感器上去。

c．法蘭連接螺栓須***與工藝管道的法蘭絕緣，用戶須***自備絕緣材料製造的襯套和墊圈。詳見下圖示意。

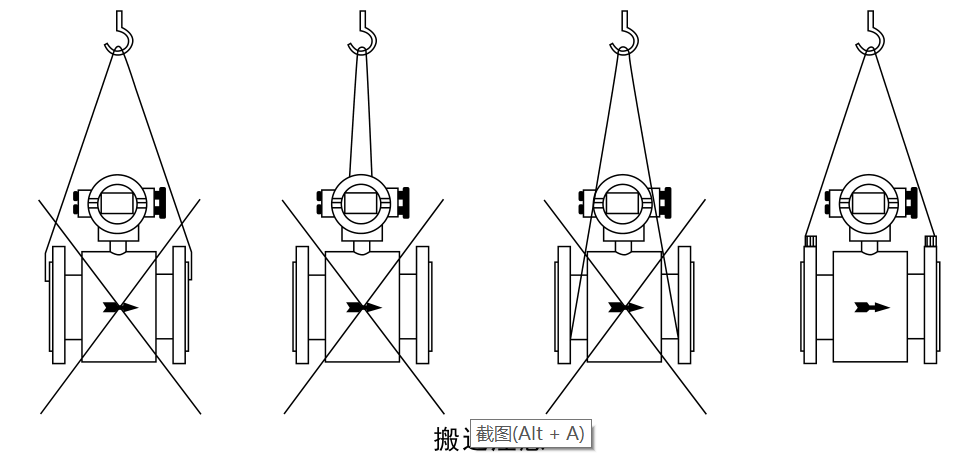

8、電磁流量計的搬運

十、流量計安裝時注意事項

a．安裝尺寸一定要計算準確，否則容易泄露或安裝不上。

b．流體流向須***與傳感器表體上的流向箭頭保持一致。

C．流量計的電極軸線須***近似水平，否則影響測量精度。

d．傳感器兩邊的法蘭須***保持平行否則容易泄露。

e．為了壁免在安裝後形成旋渦流動，應保證工藝配管、流量計同軸連接不能錯開。

f．安裝流量計時，嚴禁在緊靠流量計法蘭處電焊施工，以免燒傷流量計襯裏。

g．對不同性質的工藝管道，應采用相應的接地方式(見傳感器接地)。

h．對於腐蝕性介質，***好應垂直安裝，被測介質自下往上流動，這樣可以避免固體顆粒在流量計管中沉積，使襯裏腐蝕均勻，延長使用壽命。

i．對於測量管口徑大於200mm，為安裝方便，可采用伸縮頭。

十一、隔爆型產品安裝使用注意事項

1、產品外殼設有接線端子，用戶在使用產品時應可靠接地，但不得與強電係統的保護接地共用。

2、安裝現場應不存在對鋁合金有腐蝕作用的有害氣體。

3、現場安裝、維護須***遵守“有爆炸性氣體時勿開蓋”的警告語。

4、防爆外殼***高溫度不得大於130℃

5、維修和換電池須***在安全場所進行；當安裝現場確認無可燃性氣體存在時，方可維修。

6、用戶安裝使用和維護產品時須***同時遵守GB3836.1-2010、GB3836.2-2010防爆標準、GB50058-92“防爆和火災危害環境電力裝置設計規程”和“中華人民共和國爆炸危險場所電氣安全規程”的有關規定。

7、當使用外電源或外接信號時，電纜為橡膠電纜，外徑φ8～φ8.5，若不用外電源和外接信號，電纜引出孔須用盲板封牢。

8、隔爆型用於Ⅱ類C級T4可燃性氣體的1區以下的危險場所。
