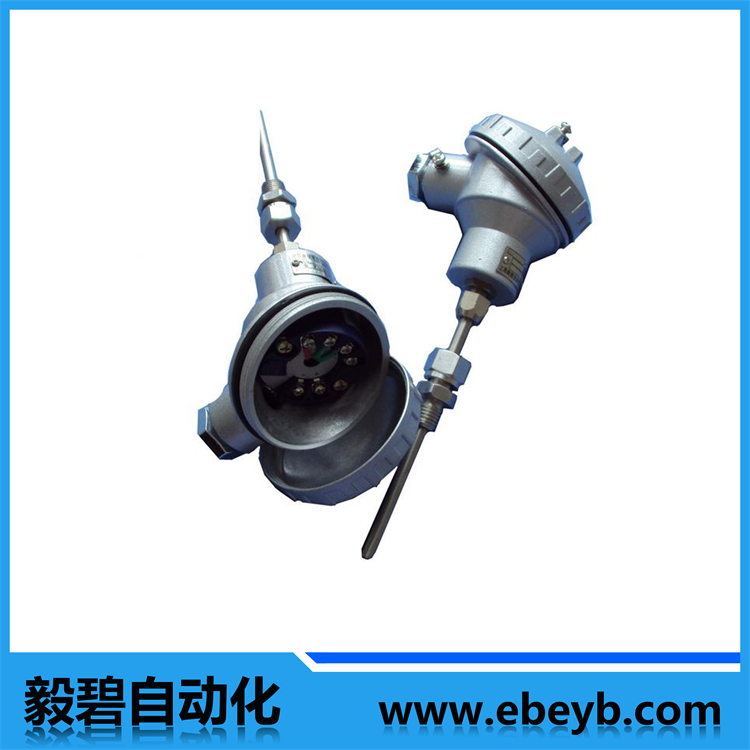

商品名稱：一體化熱電偶（帶溫度變送器）
添加時間：2020-02-22 18:49:24

聯係電話：021-39558750
聯係郵箱：ebauto18@126.com

介紹：

一、應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量各種生產過程中的-40℃～1600℃範圍內液體、蒸汽和氣體介質以及固體表麵溫度。

二、特點

●二線製輸出4～20mA，抗幹擾能力強；

●節省補償導線及安裝溫度變送器費用；

●測量範圍大；

●冷端溫度自動補償，非線性校正電路。

三、主要技術參數

1、產品執行標準

IEC584

IEC1515

IEC751

JB/T5518-91

JB/T7391-94

2、測溫範圍及允差

型號	分度號	允許誤差與偶材等級
		I級		II級
		允差值	測溫範圍℃	允差值	測溫範圍℃
WRNB	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRMB	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WREB	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
WRFB	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
WRCB	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
WRPB	S	±1℃ ±[1+0.003（t-1100）]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

注：t為感溫元件實測溫度******值

3、輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。

4、輸出方法：二線製

5、精度等級：

●溫度變送器精度等級：0.1；0.2；0.5；

●顯示器精度：模擬指示2.5級；數字顯示1.0級。

6、供電電源：24V.DC±10%

7、防護等級：IP65

8、絕緣電阻：

儀表輸出接線端子與外殼之間的絕緣電阻應不小於50MΩ。

9、熱響應時間：

當溫度出現階躍變化時，儀表的電流輸出信號變化至相當於該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；

當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。

10、基本誤差

儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。

四、型號命名方法

W 溫度儀表
	R 熱電偶 Z 熱電阻
		感溫元件材料分度號 M鎳鉻矽-鎳矽 N N鎳鉻-鎳矽 K E鎳鉻-銅鎳 E F鐵-銅鎳 J C銅-銅鎳 T P鉑熱電阻 pt100 C銅熱電阻 Cu
			B 溫度變送器
				安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 6 固定螺紋錐形保護管式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式
					接線盒形式 3 防水式
						保護管直徑 0 Φ16 1 Φ20（Φ12） 2 Φ20高鋁質管 3 Φ25高鋁質管
							工作端形式 G 變截麵
W	R	N	B	2	3	0	G	典型型號示例

五、型號規格

1、無固定裝置熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-130	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000 1250
WRMB-130G			<24s
WRNB-130	K		<90s
WRNB-130G			<24s
WREB-130	E	0-700	<90s	1Cr18Ni9Ti
WREB-130G			<24s
WRCB-130	T	0-350	<90s	1Cr18Ni9Ti
WRCB-130G			<24s
WRFB-130	J	0-600	<90s	1Cr18Ni9Ti
WRFB-130G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

2、固定螺紋式熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-230	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-230G			<24s
WRNB-230	K		<90s
WRNB-230G			<24s
WREB-230	E	0-700	<90s	1Cr18Ni9Ti
WREB-230G			<24s
WRCB-230	T	0-350	<90s	1Cr18Ni9Ti
WRCB-230G			<24s
WRFB-230	J	0-600	<90s	1Cr18Ni9Ti
WRFB-230G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

3、活動法蘭熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-330	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-330G			<24s
WRNB-330	K		<90s
WRNB-330G			<24s
WREB-330	E	0-700	<90s	1Cr18Ni9Ti
WREB-330G			<24s
WRCB-330	T	0-350	<90s	1Cr18Ni9Ti
WRCB-330G			<24s
WRFB-330	J	0-600	<90s	1Cr18Ni9Ti
WRFB-330G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

4、固定法蘭熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-430	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-430G			<24s
WRNB-430	K		<90s
WRNB-430G			<24s
WREB-430	E	0-700	<90s	1Cr18Ni9Ti
WREB-430G			<24s
WRCB-430	T	0-350	<90s	1Cr18Ni9Ti
WRCB-430G			<24s
WRFB-430	J	0-600	<90s	1Cr18Ni9Ti
WRFB-430G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

5、固定螺紋錐形保護管熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-630	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	200 400 500 750 1000
WRNB-630	K		<90s
WREB-630	E	0-700	<90s
WRCB-630	T	0-350	<90s
WRFB-630	J	0-600	<90s

6、活絡管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-53	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-53A			NPT1/2
WRNB-53	K		M20*1.5
WRNB-53A			NPT1/2
WREB-53	E	0-700	M20*1.5
WREB-53A			NPT1/2
WRCB-53	T	0-350	M20*1.5
WRCB-53A			NPT1/2
WRFB-53	J	0-600	M20*1.5
WRFB-53A			NPT1/2

7、直形管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-73	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-73A			NPT1/2
WRNB-73	K		M20*1.5
WRNB-73A			NPT1/2
WREB-73	E	0-700	M20*1.5
WREB-73A			NPT1/2
WRCB-73	T	0-350	M20*1.5
WRCB-73A			NPT1/2
WRFB-73	J	0-600	M20*1.5
WRFB-73A			NPT1/2

8、固定螺紋管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-83	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-83A			NPT1/2
WRNB-83	K		M20*1.5
WRNB-83A			NPT1/2
WREB-83	E	0-700	M20*1.5	1Cr18Ni9Ti
WREB-83A			NPT1/2
WRCB-83	T	0-350	M20*1.5	1Cr18Ni9Ti
WRCB-83A			NPT1/2
WRFB-83	J	0-600	M20*1.5	1Cr18Ni9Ti
WRFB-83A			NPT1/2

9、活動螺紋管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-93	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-93A			NPT1/2
WRNB-93	K		M20*1.5
WRNB-93A			NPT1/2
WREB-93	E	0-700	M20*1.5	1Cr18Ni9Ti
WREB-93A			NPT1/2
WRCB-93	T	0-350	M20*1.5	1Cr18Ni9Ti
WRCB-93A			NPT1/2
WRFB-93	J	0-600	M20*1.5	1Cr18Ni9Ti
WRFB-93A			NPT1/2

注：1、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；

2、元件為彈性鎧裝式元件，對於熱電阻元件Φ3隻適用於單支元件。
