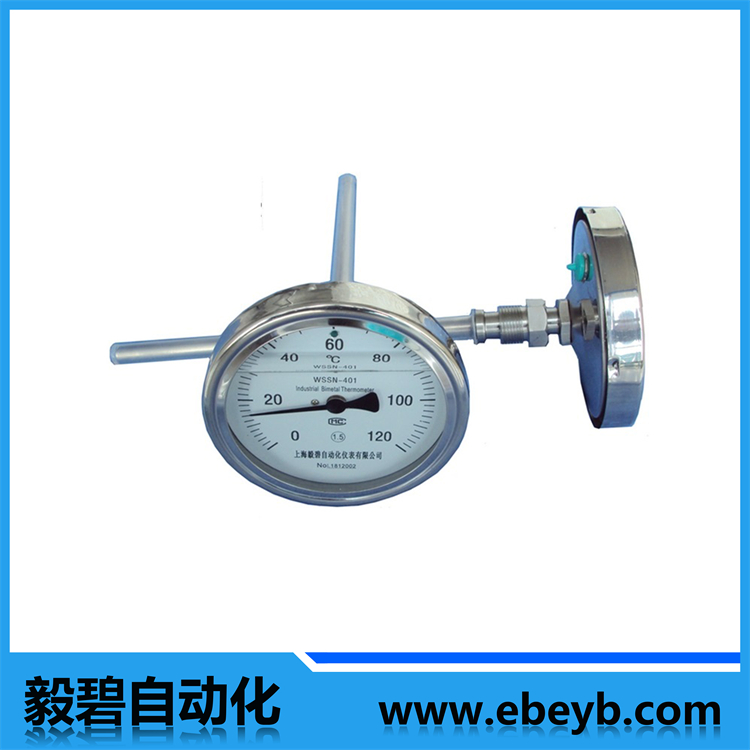

- 商品名稱：防腐型雙金屬溫度計
- 添加時間：2020-03-01 10:46:46
聯係郵箱：ebauto18@126.com
一、介紹
WSS係列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃範圍內液體、蒸汽和氣體介質溫度。防腐型雙金屬溫度計是在雙金屬溫度計套管上包覆聚四氟乙烯F46，適合於石油化工各種腐蝕性介質中測溫，是氯堿行業的專用測溫儀表。
二、工作原理
雙金屬溫度計是基於繞製成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
三、主要技術參數
1、產品執行標準：
JB/T8803-1998
GB3836-83
2、標度盤公稱直徑：60、100、150
3、精度等級：1.0、1.5
4、熱響應時間：≤40s
5、防護等級：IP55
6、角度調整誤差 應不超過其量程的1.0％
7、回差： 溫度計回差應不大於基本誤差限的******值
8、 重複性： 溫度計重複性極限範圍切應不大於基本誤差限******值的1／2
四、測量範圍
測 溫 範 圍 ℃ | 適 應 範 圍 | |
工業、 商業 | 實驗室、小型 | |
-80-+40 | √ | √ |
-40-+80 | √ | √ |
0-50 | √ | √ |
0-100 | √ | √ |
0-150 | √ | √ |
0-200 | √ | √ |
0-300 | √ | √ |
0-400 | √ | √ |
0-500 | √ | √ |
五、選型編碼
EB- | 上海久久不见久久见免费影院自動化儀表有限公司 | |||||
係列號 | WSS | 雙金屬溫度計 | ||||
表盤公稱直徑 | -3 | Φ60 | ||||
-4 | Φ100 | |||||
-5 | Φ150 | |||||
表盤形式 | 0 | 軸向（直型） | ||||
1 | 徑向（角型） | |||||
2 | 135°向（鈍角型） | |||||
8 | 萬向（可調角型） | |||||
安裝固定形式 | 0 | 無固定裝置 | ||||
1 | 可動外螺紋 | |||||
2 | 可動內螺紋 | |||||
3 | 固定螺紋 | |||||
4 | 固定法蘭 | |||||
5 | 卡套螺紋 | |||||
6 | 卡套法蘭 | |||||
保護形式 | - | 普通型 | ||||
W | 防護型 | |||||
F | 防腐型 | |||||
六、型號及規格
1、軸向型防腐雙金屬溫度計
型 號 | 測溫範圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-300F | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSS-400F | Φ100 | |||||
WSS-500F | Φ150 | |||||
WSS-301F | Φ60 | 可動外螺紋 | ||||
WSS-401F | Φ100 | |||||
WSS-501F | Φ150 | |||||
WSS-302F | Φ60 | 可動內螺紋 | ||||
WSS-402F | Φ100 | |||||
WSS-502F | Φ150 | |||||
WSS-303F | Φ60 | 固定螺紋 | ||||
WSS-403F | Φ100 | |||||
WSS-503F | Φ150 | |||||
WSS-304F | Φ60 | 固定法蘭 | ||||
WSS-404F | Φ100 | |||||
WSS-504F | Φ150 | |||||
WSS-305F | Φ60 | 卡套螺紋 | ||||
WSS-405F | Φ100 | |||||
WSS-505F | Φ150 | |||||
WSS-306F | Φ60 | 卡套法蘭 | ||||
WSS-406F | Φ100 | |||||
WSS-506F | Φ150 | |||||
2、徑向型防腐雙金屬溫度計
型 號 | 測溫範圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-310F | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 1 00 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSS-410F | Φ100 | |||||
WSS-510F | Φ150 | |||||
WSS-311F | Φ60 | 可動外螺紋 | ||||
WSS-411F | Φ100 | |||||
WSS-511F | Φ150 | |||||
WSS-312F | Φ60 | 可動內螺紋 | ||||
WSS-412F | Φ100 | |||||
WSS-512F | Φ150 | |||||
WSS-313F | Φ60 | 固定螺紋 | ||||
WSS-413F | Φ100 | |||||
WSS-513F | Φ150 | |||||
WSS-314F | Φ60 | 固定法蘭 | ||||
WSS-414F | Φ100 | |||||
WSS-514F | Φ150 | |||||
WSS-315F | Φ60 | 卡套螺紋 | ||||
WSS-415F | Φ100 | |||||
WSS-515F | Φ150 | |||||
WSS-316F | Φ60 | 卡套法蘭 | ||||
WSS-416F | Φ100 | |||||
WSS-516F | Φ150 | |||||
3、135º型防腐雙金屬溫度計
型 號 | 測溫範圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-420F | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSS-520F | Φ150 | |||||
WSS-421F | Φ100 | 可動外螺紋 | ||||
WSS-521F | Φ150 | |||||
WSS-422F | Φ100 | 可動內螺紋 | ||||
WSS-522F | Φ150 | |||||
WSS-423F | Φ100 | 固定螺紋 | ||||
WSS-523F | Φ150 | |||||
WSS-424F | Φ100 | 固定法蘭 | ||||
WSS-524F | Φ150 | |||||
WSS-425F | Φ100 | 卡套螺紋 | ||||
WSS-525F | Φ150 | |||||
WSS-426F | Φ100 | 卡套法蘭 | ||||
WSS-526F | Φ150 | |||||
4、萬向型防腐雙金屬溫度計
型 號 | 測溫範圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSS-480F | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSS-580F | Φ150 | |||||
WSS-481F | Φ100 | 可動外螺紋 | ||||
WSS-581F | Φ150 | |||||
WSS-482F | Φ100 | 可動內螺紋 | ||||
WSS-582F | Φ150 | |||||
WSS-483F | Φ100 | 固定螺紋 | ||||
WSS-583F | Φ150 | |||||
WSS-484F | Φ100 | 固定法蘭 | ||||
WSS-584F | Φ150 | |||||
WSS-485F | Φ100 | 卡套螺紋 | ||||
WSS-585F | Φ150 | |||||
WSS-486F | Φ100 | 卡套法蘭 | ||||
WSS-586F | Φ150 | |||||
