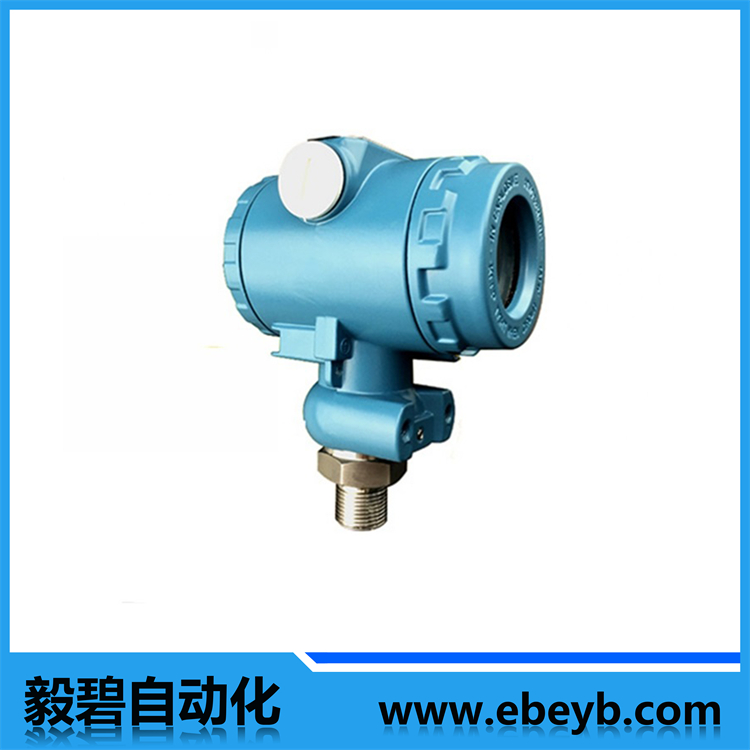

- 商品名稱：螺紋式壓力變送器
- 添加時間：2020-02-27 16:39:32
聯係郵箱：ebauto18@126.com
一、用途
壓力變送器是工業實踐中***為常用的一種傳感器，將壓力轉換成氣動信號或電動信號進行控製和遠傳的設備。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。其廣泛應用於各種工業自控環境，涉及水利水電、鐵路交通、智能建築、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道、醫療、食品等眾多行業。
二、特點
1、進口擴散矽或陶瓷芯體，適用不同的介質的壓力液位測量；
2、電壓、電流、HART多種輸出方式；
3、激光調阻溫度補償，使用溫域寬，測量準確度高；
4、LED液晶顯示；
5、過壓過流反向級性電路保護，可靠性高；
6、全激光防水設計，多重保護，防護等級IP65。
三、技術參數
量程 | -100KPa-0-100MPa內任意量程，***小量程為5KPa（擴散矽壓力傳感器） |
-100KPa-0-20MPa內任意量程，***小量程為160KPa（陶瓷壓力傳感器） | |
-100KP-0-60MPa內任意量程（單晶矽壓力傳感器） | |
準確度等級 | 0.5級，0.2級，0.075級（單晶矽傳感器） |
介質溫度 | -30~+85℃ |
環境溫度 | -20~+85℃ |
供電電壓 | DC24V |
負載能力 | 電流輸出型≤500Ω（不帶顯示）；≤250Ω（帶顯示）；電壓輸出型：≥3KΩ |
非線性 | ±0.2%F.S |
遲滯性與可重複性 | ±0.1%F.S |
年長期穩定性 | ±0.1%F.S |
熱力零點每度漂移 | ±0.02%F.S |
響應時間 | ≤50ms |
***大工作壓力 | 1.5倍量程 |
電氣連接 | 接線端子、標準赫斯曼接頭 |
過程連接 | 外螺紋(M20*1.5、G1/2、1/2NPT等) 法蘭（DN25、DN40等） 卡盤 |
外部零件材質 | 304不鏽鋼/316L不鏽鋼 |
殼體材質 | 鑄鋁外殼 |
防護等級 | IP65 |
四、規格型號
EBY-K | 規格代碼 | 說明 | |||||
O- | 不防爆 | ||||||
B- | 防爆 | ||||||
P | 防護型鑄鋁外殼 | ||||||
H | 標準赫斯曼接頭 | ||||||
A | 4-20mA電流輸出帶顯示 | ||||||
A1 | 0-10mA電流輸出不帶顯示 | ||||||
V1 | 0-5V電壓輸出 | ||||||
V2 | 0-10V電壓輸出 | ||||||
R | RS485 | ||||||
HA | 帶HART通訊疊加4-20mA輸出 | ||||||
G- | 表壓 | ||||||
A | 絕壓 | ||||||
Z | LCD顯示（僅限於4-20mA輸出產品） | ||||||
E | LED顯示（僅限於4-20mA輸出產品） | ||||||
G | 螺紋（默認M20×1.5，其他規格備注） | ||||||
F | 法蘭安裝（DN25、DN40等) | ||||||
W | 卡盤安裝 | ||||||

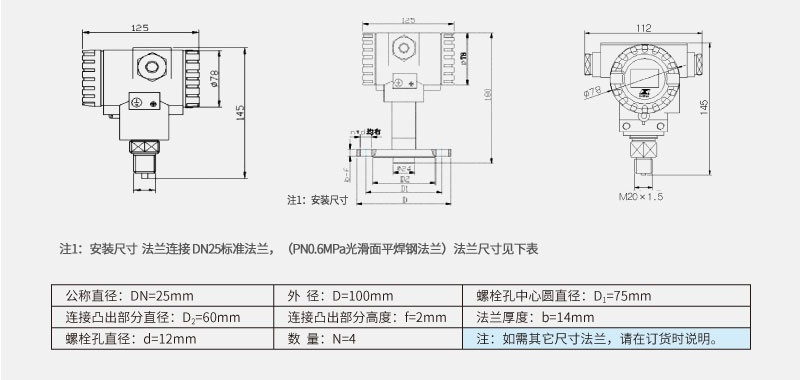

五、外形尺寸
