- 商品名稱：不鏽鋼隔膜壓力表
- 添加時間：2020-02-29 10:33:13
聯係郵箱：ebauto18@126.com
一、簡述
為了擴大各種通用型壓力儀表的使用範圍，能適用於測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮遊物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便於清洗防止沉澱物質積聚的場合的壓力檢測時，須***由隔膜隔離器與通用型壓力儀表組成一個係統的隔膜表。
隔膜表主要用於石油化工、製堿、化纖、染化、製藥、食品、輕紡等工業部門生產過程中的壓力檢測。
二、結構原理
隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉係統，內充密封液。當被測介質的壓力作用於隔膜時，則隔膜產生變形，壓縮封閉係統中的密封液。由於密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形——位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近於被子測介質的壓力值。
隔膜壓力表為組合型產品，上麵為功能型表頭，可以為各種機械式壓力表，也可以是壓力變送器，通過選用不同功能的表頭實現不同的測量目的。中間為連接器，通過選用不同的連接器可以用於耐高溫、耐介質脈衝、安裝位置角度的目的。下麵為隔離器，利用波紋膜片將被測量的介質與測量表頭隔離開，實現耐腐蝕和防堵塞的目的。
隔膜壓力表的耐蝕性可通過合適的選擇與測量介質接觸部分的膜片，隔離器及密封墊圈的材料來保證。
可選用的膜片材質：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
隔離器材質：不鏽鋼0Crl7Nil2M02(316)；不鏽鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；矽橡膠及氟塑料。
三、常見類型的隔膜壓力表
隔膜壓力表主要用於石油化工、製堿、化纖、染化、製藥、食品和製酪等工業部門生產過程中測量流體介質壓力之用。

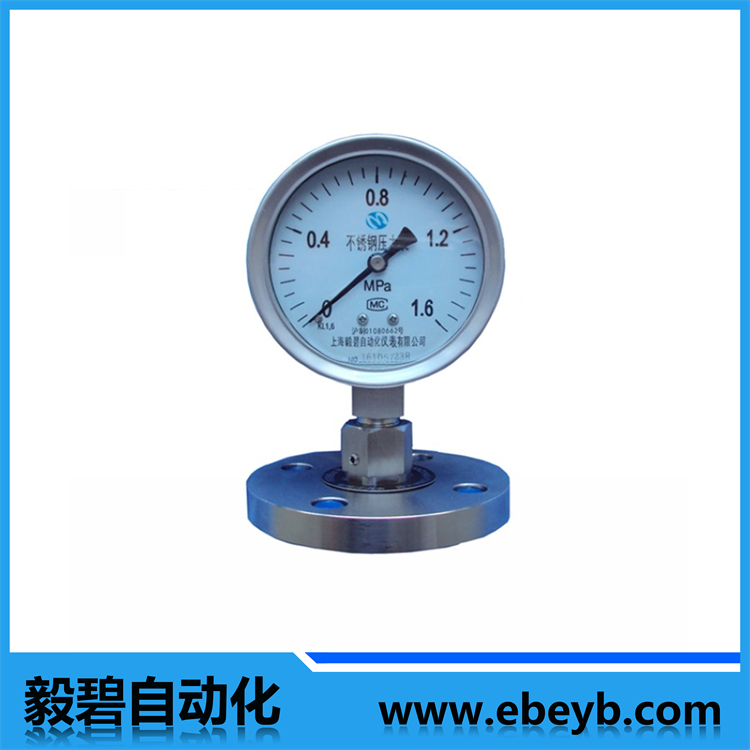

1、法蘭式隔膜壓力表
（1）、型號：Y-60BF/MF；Y-100BF/MF；Y-150BF/MF；
（2）、表麵直徑: Φ60mm；Φ100mm；Φ150mm；
（3）、膜片材料：OCr17Ni12M02(316)；蒙乃爾合金；哈氏合金；鉭(Ta)及氟塑料(F4)；
（4）、隔膜體材質：304；316；316+PTFE；
（5）、測量範圍：（≤25MPa)；
（6）、法蘭大小:DN25或DN50（可定製）
（7）、用途說明：隔離器接口為法蘭式，能適用於測量強腐蝕，高溫，高粘度，易凝固和有固體浮遊介質的壓力，法蘭規格有多種公稱通徑，滿足不同工況使用。
2、螺紋式隔膜壓力表
（1）、型號：Y-60BF/ML；Y-100BF/ML；Y-150BF/ML；
（2）、表麵直徑: Φ60mm；Φ100mm；Φ150mm；
（3）、膜片材料：OCr17Ni12M02(316)蒙乃爾合金，哈氏合金，鉭(Ta)及氟塑料(F4)
（4）、隔膜體材質：304；316；316+PTFE；
（5）、測量範圍：（≤60MPa)；
（6）、螺紋大小：M20*1.5（可定製）
（7）、用途說明：隔離器接口為螺紋式，能適用於測量強腐蝕，高溫，固體浮遊介質的壓力，螺紋規格有多種規格，滿足不同工況使用。
3、衛生型卡箍隔膜壓力表
（1）、型號：Y-60/MC；Y-100BF/MC；Y-150BF/MC；
（2）、表麵直徑: Φ60mm；Φ100mm；Φ150mm；
（3）、隔膜體外徑:1.5”(50.5MM)或2”(64MM)；
（4）、密封圈材質為矽橡膠或聚四乙烯,符合藥品衛生質量規範GMP指標。
（5）、隔膜卡盤材質：316L；
（6）、測量範圍：(0.1～2.5MPa)；
（7）、用途說明：隔離器接口為卡盤式，能適用於測量高粘度，易凝固和有固體浮遊介質的壓力，且有在工藝現場拆裝快捷方便，不易汙染，容易清洗，安全可靠等優點，能滿足藥品生產質量規範(GMP)的要求，在製藥，食品飲料，水處理等行業對衛生有要求的工藝流程中得到廣泛應用。
