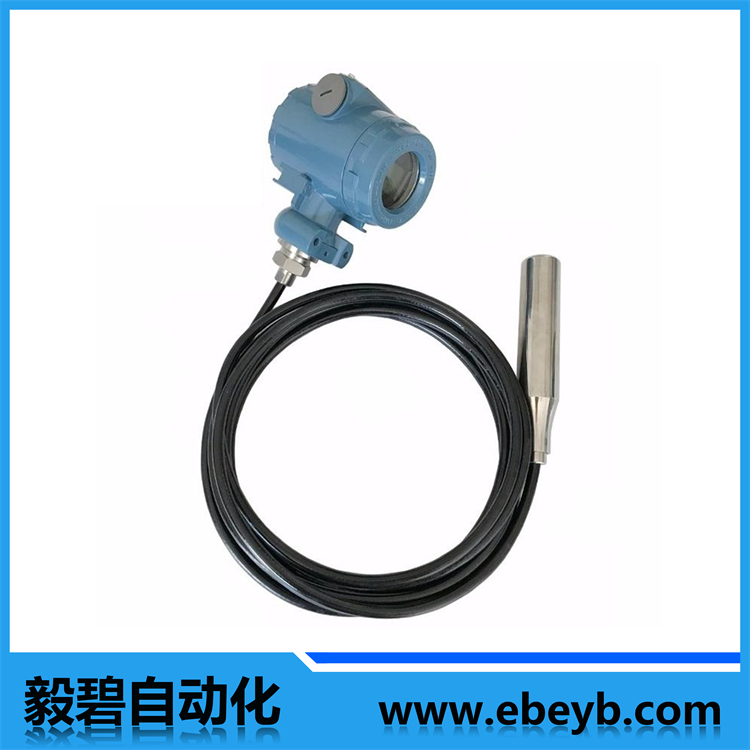

- 商品名稱：投入式液位變送器
- 添加時間：2020-02-29 10:37:28
聯係郵箱：ebauto18@126.com
一、產品用途
TPS400係列靜壓式（投入式）液位變送器廣泛應用於石油、化工、汙水處理、城市供水、機械、冶金、電力、科研等企事業單位，實現對液體、氣體或蒸汽壓力的測量，並適用於各種場合全天候環境及各種腐蝕性液體、氣體、蒸汽壓力的測量與控製。
二、工作原理
TPS係列靜壓式液位變送器是通過測量液體的液位高度而產生的靜壓力來測定液體液位，當把液位變送器的傳感器部分投入到液體介質中，過程壓力通過壓力傳感器將壓力信號轉換電信號，經差分放大器、輸出放大器放大後，再通過V/A轉換器的轉換，轉換為與輸入壓力成線性對應關係的4-20mA標準電流輸出信號。
三、產品特點
1、準確度高，穩定性好。除進口原裝傳感器已用激光修正外，還對整機在使用溫度範圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度範圍內非線性、溫度穩定性好。
2、可靠的機械保護IP65和防爆保護iaIICT5，可用於各種惡劣環境。
3、可用於測量粘稠、結晶和腐蝕介質。
4、4-20mA標準電流輸出信號，二線製工作，帶負載抗幹擾能力強。
5、體積小、重量輕，安裝、維護、使用方便。
四、技術指標
被測介質 | 液體、氣體、蒸汽 |
測量範圍 | 表壓0-2KPa-100MPa |
絕壓0-100KPa-35MPa | |
負壓-100kpa-1.0MPa | |
（液位）0-10m-100m | |
輸出 | 4-20mA |
精度 | 0.25%F.S、0.5%F.S |
電源電壓 | 12-36VDC |
穩定性 | 優於±0.2%FS年 |
機械保護 | IP65 |
使用溫度 | -20-+80℃ |
存儲溫度 | 40-125℃ |
過載極限 | 額定量程的1.5-3倍 |
相對濕度 | 小於95% |
負載電阻 | 不大於75Ω |
安裝位置 | 無影響 |
零點溫度係數 | 小於0.02%/℃ |
滿程溫度係數 | 小於0.02%/℃ |
變送器外殼 | 鑄鋁合金 |
O形圈 | 丁晴橡膠 |
隔離膜片 | 316L不鏽鋼 |
外殼噴塗 | 環氧樹脂 |
電氣連接 | 赫斯曼接頭、防水接頭 |
接觸介質連接件 | 不鏽鋼 |
過程連接方式 | 螺紋M20*1.5、M12*1.5、1/2NPT、1/4NPT、G1/2、G3/8（根據客戶要求定製），法蘭DN20、DN25等 |
五、零點和量程的調整
變送器的零點和量程，開蓋後連續可調。（Z）是零點電位器，（S）是滿量程電位器。
六、選型表
TPS-400 | 靜壓式（投入式）液位變送器 | ||||
A | 通用型，適用於水、汙水、海水等弱腐蝕性液體介質 接液材質：氧化鋁陶瓷、PVC、316L，密封件：氟橡膠 | ||||
B | 耐油型，適用於汽油、清油、重油及其它有機溶液 接液材質：氧化鋁陶瓷、316L，密封件：丁晴耐油橡膠 | ||||
C | 耐酸堿型，適用於鹽酸、稀硫酸、濃硫酸等無機溶液 接液材質：氧化鋁陶瓷、聚四氟乙烯、PPR，密封件：氟橡膠 | ||||
D | 食品衛生型，符合GMP標準和3-A衛生標準 接液材質：陶瓷膜片、316L，密封件：矽橡膠 | ||||
1 | 法蘭安裝型 | ||||
2 | 支架安裝型 | ||||
3 | 衛生型快裝卡箍安裝型 | ||||
4 | 螺紋安裝型 | ||||
P | 普通防水型，防護等級IP65，不帶現場顯示 | ||||
D | 隔爆型ExdIICT4-CT6 | ||||
B | 本安型ExiaIICT4-CT6 | ||||
L | 帶現場LED數字顯示 | ||||
□ | 導氣電纜長度或者安裝高度 | ||||
