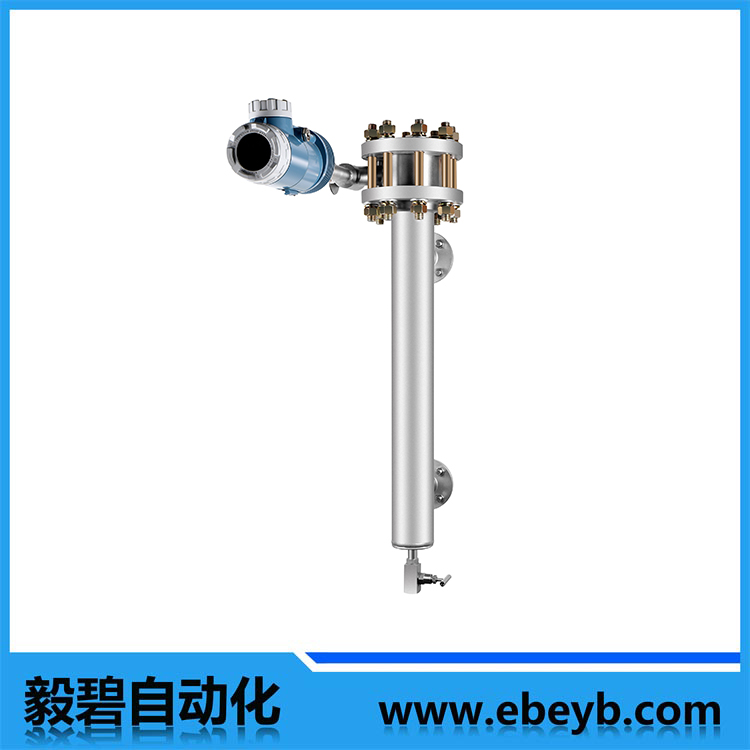

- 商品名稱：電動浮筒液位變送器
- 添加時間：2023-08-23 17:09:03
聯係郵箱：ebauto18@126.com
Eby1001-型浮筒液位變送器是一種常見且廣泛應用的液位測量設備，它能夠準確地檢測液體中的位水位高度，並將測量結果轉換成電信號輸出給控製係統。本文將詳細介紹浮筒液位變送器的工作原理、結構組成、性能特點、應用領域以及發展趨勢。
一、工作原理
Eby1001-型浮筒液位變送器的工作原理基於浮力和浮筒原理。它由浮筒、導絲、傳感器和電路板等組成。當液位變化時，浮筒會上下浮動，通過浮力的改變來感知液位的高低，並通過導絲將浮筒的位置傳遞給傳感器。傳感器根據浮筒的位置變化，將其轉換成相應的電信號，並經過電路板處理後輸出給控製係統進行液位的監測和控製。
二、結構組成
典型的浮筒液位變送器由以下部分組成：
1. 浮筒：通常由浮力材料製成，兼具浮力和抗腐蝕性能。
2. 導絲：連接浮筒和傳感器，傳遞浮筒的位移信息。
3. 傳感器：將浮筒位移轉換成電信號的組件，通常采用壓阻、電容或霍爾元件等。
4. 電路板：用於對傳感器輸出的信號進行放大、濾波和線性化處理，以提供準確的液位測量結果。
5. 連接電纜：用於將變送器與控製係統進行連接。
三、性能特點
浮筒液位變送器具有以下特點：
1. 高精度測量： 浮筒液位變送器具有高精度測量能力，可以實現對液位的準確監測。
2. 寬測量範圍： 浮筒液位變送器可適應不同液體容器的液位測量需求，具備較寬的測量範圍。
3. 耐腐蝕性： 浮筒液位變送器通常采用耐腐蝕材料製成，能夠在腐蝕性液體中長期穩定工作。
4. 可編程性： 部分浮筒液位變送器具備可編程功能，可以根據實際需求進行參數設置，以滿足不同應用場景的要求。
5. 高可靠性： 浮筒液位變送器采用可靠的電子元件和結構設計，能夠在惡劣的工作環境下長期穩定工作。
6. 易安裝和維護： 浮筒液位變送器通常具有簡單的結構和便捷的安裝方式，易於安裝和維護，減少了安裝和維護成本。
7. 多種信號輸出： 浮筒液位變送器可以輸出模擬信號（如4-20mA或0-10V）或數字信號（如RS485、HART協議等），以適應不同的控製係統需求。
四、應用領域
浮筒液位變送器廣泛應用於以下領域：
1. 石油和化工行業： 用於石油儲罐、化工反應器、儲存罐等設備的液位測量和控製。
2. 電力行業： 用於發電廠的冷卻水箱、水池等液位測量和控製。
3. 食品與飲料工業： 用於發酵罐、儲罐等容器中的液位管理。
4. 水處理係統： 用於水池、水塔等水處理設備的液位監測和控製。
5. 製藥與生物工程： 用於藥液容器、發酵罐等設備的液位控製和監測。
6. 建築行業： 用於大型水箱、沉箱等建築物的液位測量和控製。
浮筒液位變送器在以上領域中有著廣泛的應用，能夠提供準確的液位監測和控製，保證工業生產過程的安全和穩定。
五、發展趨勢
隨著工業自動化水平的提高，浮筒液位變送器也得到了進一步的發展。未來，浮筒液位變送器有望在以下方麵發展：
1. 智能化： 引入智能化技術，使浮筒液位變送器具備更多的功能，如遠程監控、自動診斷與報警等。
2. 多元化信號： 浮筒液位變送器將會不僅僅輸出模擬信號，還會支持更多種類的數字信號輸出，以滿足不同控製係統的需求。
3. 高性能材料： 使用更xj****的材料和塗層，提升浮筒液位變送器在腐蝕性介質中的耐用性和穩定性。
4. 高精度和高速度： 不斷提高浮筒液位變送器的測量精度和響應速度，以滿足精密控製和高速工藝要求。
5. 環保與節能： 在浮筒液位變送器的製造和使用過程中，加強環境保護和節能減排，推動綠色發展。
技術參數
被測介質 | 液體 |
測量範圍 | 0~3500mm |
輸出信號 | 4~20mADC |
測量精度 | 0.5/1.0 |
公稱通徑 | DN25 |
公稱壓力 | ≤42.0MPa |
介質密度 | ≥0.45g/cm³ |
工作溫度 | -70~+450℃ |
防護等級 | IP65、IP67 |
防爆等級 | ExdIICT6~T1Gb |
型號規格表
Eby1001- | 電動浮筒液位變送器 | ||||||||
HART協議通信協議 | 通信協議 | ||||||||
碳鋼 | 材質 | ||||||||
321、1Cr18Ni9Ti | |||||||||
316Ti、0Cr18Ni12MO2Ti | |||||||||
304、0Cr18Ni9 | |||||||||
316L、00Cr14Ni12MO2 | |||||||||
特殊材質(需注明) | |||||||||
外浮筒側側安裝式 | 安裝形式 | ||||||||
外浮筒側底安裝式 | |||||||||
外浮筒頂側安裝式 | |||||||||
外浮筒頂底安裝式 | |||||||||
內浮筒頂安裝式 | |||||||||
測量液位 | 被測對象 | ||||||||
測量界位 | |||||||||
測量密度 | |||||||||
2.5MPa | 工作壓力 | ||||||||
4.0 MPa | |||||||||
6.3 MPa | |||||||||
16.0 MPa | |||||||||
32.0 MPa | |||||||||
40.0 MPa | |||||||||
常溫型 | 工作溫度 | ||||||||
高溫型 | |||||||||
低溫型 | |||||||||
隔爆型 | 防爆標誌 | ||||||||
本安型 | |||||||||
上述選型表不含選型代碼，如需請聯係我們謝謝！ | |||||||||
總結
綜上所述，浮筒液位變送器作為一種常用的液位測量設備，具有高精度、耐腐蝕、易安裝與維護等特點，在石油化工、電力、食品飲料、水處理、製藥生物工程等領域有廣泛應用。未來，隨著科技的不斷發展，浮筒液位變送器將朝著智能化、多元化信號、高性能材料、高精度與高速度、環保與節能等方麵不斷進行創新和發展。
